OAフロア用コンセントボックス
▶バリアフリータイプ
▶HB-12-90		▶HB-9F
▶レギュラータイプ
▶HB-11-1	▶ HB-11-2	▶HB-11-2Y	▶HB-11-3
▶置き敷きタイプ
▶HB-11-1-165	▶HB-9F-250	▶HB-9F-330	▶HB-11-2-250	▶HB-11-2-330
▶コンパクトタイプ
▶HB-10T-S			▶HB-10T-W

▶OAフロア用アップコンセント・プレート・付属品
＜アップコンセント＞ HFC-10AC｜HFC-10A-TC4｜HFC-10A-TM8｜HFC-10A-TM8×2 ＜フロアプレート＞ HFC-10P｜HFC-10P+6A-2 ＜付属品＞ HJ-2｜HFP-68-85

バリアフリータイプ

HB-12-90

＜OAフロア用コンセントボックス＞

１Way Type

L88mm×W88mm×H65mm（パネル開口L90mm×W90mm）

HB-12-90

通線時（防塵ゴム付)

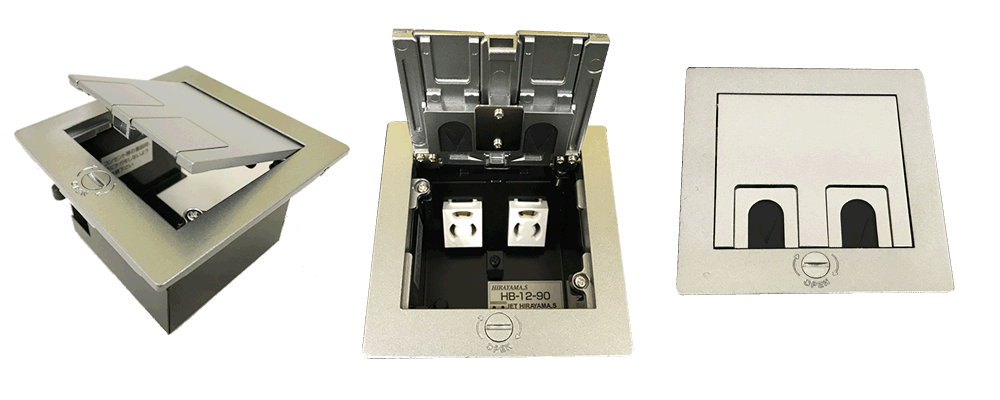

設置イメージ

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります
２．カーペットとフラットになるバリアフリータイプです。（但し、下記開口寸法が必要となります）
３．床上げ高は、75mm以上必要となります。
４．シングルコンセント×２は、送り配線済みで出荷します。
５．使用時、電線を通す部品が凸にならないタイプです。
６．HDMI・USBコネクタ等、下記ユニット以外も特注可能です。
７．アルミダイカスト製通線プレートの耐荷性は310kgです。

※（財）機械振興協会調べ

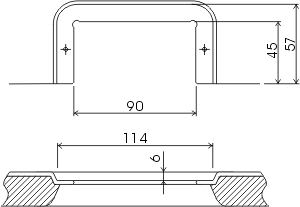

＜パネル開口寸法＞

▼開口寸法のパネルに取付可能▼

＜ユニット表＞

品番	略図	定格・仕様	標準価格
12-90-1 図面PDF		E付抜止シングルコンセント×2 15A　125V（送り機能付）	￥9,000
12-90-2 図面PDF		E付抜止シングルコンセント×1 15A　125V（送り機能付）	￥8,000
12-90-3 図面PDF		TEL　モジュラジャック 6極4芯×１	￥7,900
12-90-4 図面PDF		ＬＡＮ　Cat5e ×1	￥8,800
12-90-5 図面PDF		ＬＡＮ　Cat6 ×1	￥9,600
12-90-6 図面PDF		E付抜止シングルコンセント×１ TEL　モジュラジャック 6極4芯×1	￥8,600
12-90-7 図面PDF		E付抜止シングルコンセント×1 ＬＡＮ Cat5e	￥9,500
12-90-8 図面PDF		ＬＡＮ　Cat5e ×2	￥10,300
12-90-9 図面PDF		ＬＡＮ　Cat 6 ×2	￥11,800
12-90-10 図面PDF		アルミダイカスト製　通線プレート	￥5,000

＜設置手順＞

	引掛金具をボックス内に格納した状態でパネル開口部に落とし込む。
	引掛金具をパネル裏側の適当な位置に指で決め、ネジを締め込みボックスをパネルに固定する。
	床下からの配線をボックス内に引き込みユニットと結線する。コンセントプレートがボックスから外れないようにコンセントプレート上部の凸部をボックスに引掛ける。
	コンセントプレートとボックス底部をネジで固定する。配線方向に合わせてアルミダイカスト製通線プレートの方向を決めボックスにネジで固定する。
	取付完了。

HB-9F

＜OAフロア用コンセントボックス＞

２Way Type
L230mm×W108mm×H50mm（パネル開口L232mm×W110mm）

HB-9F

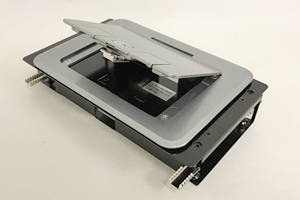

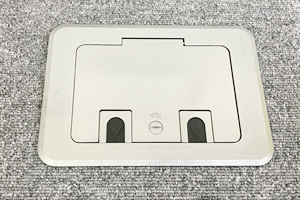

設置イメージ

構造図

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．カーペットとフラットになるバリアフリータイプです。
３．カーペットを通線プレートに貼り込むため、金属部分の露出が少ない外観となります。
４．シングルコンセント×２は、送り配線済みで出荷します。
５．フロアパネル厚35mmまで取付可能。
６．ボックス高 50㎜が標準品。50㎜以外も特注製作可能です。
７．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
８．アルミダイカスト製通線プレートの耐荷性は560kgです。

※（財）機械振興協会調べ

受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	定格・仕様	標準価格
HB-9F-1 図面PDF	E付抜止シングルコンセント ×4 15A 125V（送り機能付）	￥16,800

HB-9F-2 図面PDF	E付抜止シングルコンセント ×2 15A 125V（送り機能付） TEL　モジュラジャック　6極4芯 ×2	￥16,600

HB-9F-3 図面PDF	E付抜止シングルコンセント ×2 15A 125V（送り機能付）ＬＡＮ Cat5e ×2	￥18,200

HB-9F-4 図面PDF	E付抜止シングルコンセント ×2 15A 125V（送り機能付）ＬＡＮ Cat 6 ×2	￥20,500

レギュラータイプ

HB-11-1

＜OAフロア用コンセントボックス＞

１Way Type
L136mm×W106mm×H50mm（パネル開口L140mm×W110mm）

HB-11-1

設置イメージ

構造図

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．シングルコンセント×２は、送り配線済みで出荷します。
３．フロアパネル厚35mmまで取付可能。
４．ボックス高 50㎜が標準品。50㎜以外も特注製作可能です。
５．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
６．アルミダイカスト製通線プレートの耐荷性は812kgです。

※（財）機械振興協会調べ

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-11-1-1 図面PDF		E付抜止シングルコンセント ×2 15A　125V　（送り機能付）	￥13,300
HB-11-1-2 図面PDF		E付抜止シングルコンセント ×1 15A　125V　（送り機能付） TEL　モジュラジャック　6極4芯 ×1	￥13,100
HB-11-1-3 図面PDF		E付抜止シングルコンセント ×1 15A　125V　（送り機能付）ＬＡＮ Cat5e ×1	￥14,000
HB-11-1-4 図面PDF		E付抜止シングルコンセント ×1 15A　125V　（送り機能付）ＬＡＮ Cat 6 ×1	￥15,000

HB-11-2

＜OAフロア用コンセントボックス＞

２Way Type
L230mm×W108mm×H50mm（パネル開口L232mm×W110mm）

HB-11-2

設置イメージ

構造図

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．シングルコンセント×２は、送り配線済みで出荷します。
３．フロアパネル厚35mmまで取付可能。
４．ボックス高 50㎜が標準品。50㎜以外も特注製作可能です。
５．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
６．アルミダイカスト製通線プレートの耐荷性は1080kgです。

※（財）機械振興協会調べ

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-11-2-1 図面PDF		E付抜止シングルコンセント ×4 15A 　125V（送り機能付）	￥14,800

HB-11-2-2 図面PDF		E付抜止シングルコンセント ×2 15A 　125V（送り機能付） TEL　モジュラジャック　6極4芯×2	￥14,500

HB-11-2-3 図面PDF		E付抜止シングルコンセント ×2 15A 　125V（送り機能付）ＬＡＮ Cat5e ×2	￥16,000

HB-11-2-4 図面PDF		E付抜止シングルコンセント ×2 15A 　125V（送り機能付）ＬＡＮ Cat 6 ×2	￥18,200

HB-11-2Y

＜OAフロア用コンセントボックス＞

２Way Type
L230mm×W108mm×H50mm（パネル開口L232mm×W110mm）

HB-11-2Y

設置イメージ

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．使用時、電線を通す部分が凸にならないタイプです。
３．シングルコンセント×２は、送り配線済みで出荷します。
４．フロアパネル厚35mmまで取付可能。
５．ボックス高 50㎜が標準品。50㎜以外も特注製作可能です。
６．HDMI・SUBコネクタ等、下記ユニット以外も特注で対応可能です。
７．アルミダイカスト製通線プレートの耐荷性は500kgです。

※（財）機械振興協会調べ

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-11-2Y-1 図面PDF		E付抜止シングルコンセント ×4 15A　125V　（送り機能付）	￥13,800

HB-11-2Y-2 図面PDF		E付抜止シングルコンセント ×2 15A　125V　（送り機能付） TEL　モジュラジャック　6極4芯×2	￥13,500

HB-11-2Y-3 図面PDF		E付抜止シングルコンセント ×2 15A　125V　（送り機能付）ＬＡＮ Cat5e ×2	￥15,200

HB-11-2Y-4 図面PDF		E付抜止シングルコンセント ×2 15A　125V　（送り機能付）ＬＡＮ Cat 6 ×2	￥16,700

HB-11-3

＜OAフロア用コンセントボックス＞

２Way Type
L225mm×W225mm×H50mm（パネル開口L230mm×W230mm）

HB-11-3

設置イメージ

構造図

＜特長と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．カーペットを通線プレートに貼り込むため、金属部分の露出が少ない外観となります。
３．シングルコンセント×２は、送り配線済みで出荷します。
４．電源・情報・電話等、8口までご使用いただけます。
５．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
６．ボックス高 50㎜が標準品。50㎜以外も特注製作可能です。
７．アルミダイカスト製通線プレートの耐荷性は506kgです。

※（財）機械振興協会調べ

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-11-3-1 図面PDF		E付抜止シングルコンセント ×8 15A 125V　（送り機能付）	￥31,000

HB-11-3-2 図面PDF		E付抜止シングルコンセント ×4 15A 125V　（送り機能付） TEL　モジュラジャック　 6極4芯×4	￥30,500

HB-11-3-3 図面PDF		E付抜止シングルコンセント ×4 15A 125V　（送り機能付）ＬＡＮ Cat5e ×4	￥33,500

HB-11-3-4 図面PDF		E付抜止シングルコンセント ×4 15A 125V　（送り機能付）ＬＡＮ Cat 6 ×4	￥36,500

置き敷きタイプ

HB-11-1-165

＜置き敷きタイプOAフロア用コンセントボックス＞

1Way Type
L164mm×W164mm×H50mm

HB-11-1-165

設置イメージ

設置方法

*グレー部分を製品と差し替える　

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．置き敷きタイプのOAフロア向け製品となります。
３．165mm×165mmのOAフロアパネル1枚と差し替えて使用します。
４．シングルコンセント×２は、送り配線済みで出荷します。
５．電源・情報・電話等、2口までご使用いただけます。
６．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
７．ボックス仕上げ高 50㎜が標準品。50㎜以外も特注製作可能です。（H=40㎜～100㎜まで）
８．アルミダイカスト製通線プレートの耐荷性は812kgです。

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-11-1-165-1 図面PDF		E付抜止シングルコンセント ×2 　15A 125V（送り機能付）	￥18,000
HB-11-1-165-2 図面PDF		E付抜止シングルコンセント ×1 15A 125V（送り機能付） TEL モジュラジャック 6極4芯 ×1	￥17,800
HB-11-1-165-3 図面PDF		E付抜止シングルコンセント ×1 15A 125V（送り機能付）ＬＡＮ Cat5e ×1	￥18,800
HB-11-1-165-4 図面PDF		E付抜止シングルコンセント ×1 15A 125V（送り機能付）ＬＡＮ Cat 6 ×1	￥19,500

HB-9F-250

＜置き敷きタイプOAフロア用コンセントボックス＞

2Way Type
L248 mm×W248mm×H50mm

HB-9F-250

設置イメージ

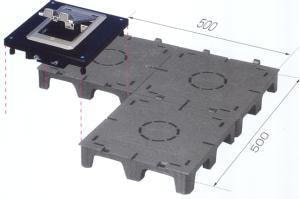

設置方法

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．置き敷きタイプのOAフロア向け製品となります。
３．250mm×250mmのOAフロアパネル1枚と差し替えて使用します。
４．カーペットとフラットになるバリアフリータイプです。
５．カーペットと通線プレートに貼り込むため、金属部分の露出が少ない外観となります。
６．シングルコンセント×２は、送り配線済みで出荷します。
７．電源・情報・電話等、4口までご使用いただけます。
８．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
９．ボックス仕上げ高 50㎜が標準品。50㎜以外も特注製作可能です。（H=40㎜～100㎜まで）
10．アルミダイカスト製通線プレートの耐荷性は560kgです。

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-9Ｆ-250-1 図面PDF		E付抜止シングルコンセント ×4 15A 125V（送り機能付）	￥24,500

HB-9Ｆ-250-2 図面PDF		E付抜止シングルコンセント ×2 15A 125V（送り機能付） TEL　モジュラジャック　6極4芯×2	￥24,200

HB-9Ｆ-250-3 図面PDF		E付抜止シングルコンセント ×2 15A 125V（送り機能付）ＬＡＮ Cat5e ×2	￥25,600

HB-9Ｆ-250-4 図面PDF		E付抜止シングルコンセント ×2 15A 125V（送り機能付）ＬＡＮ Cat 6 ×2	￥27,200

HB-9F-330

＜置き敷きタイプOAフロア用コンセントボックス＞

2Way Type
L329 mm×W164mm×H50mm

HB-9F-330

設置イメージ

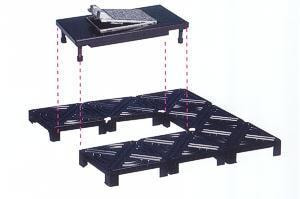

設置方法

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．置き敷きタイプのOAフロア向け製品となります。
３．165mm×165mmのOAフロアパネル2枚と差し替えて使用します。
４．カーペットとフラットになるバリアフリータイプです。
５．カーペットと通線プレートに貼り込むため、金属部分の露出が少ない外観となります。
６．シングルコンセント×２は、送り配線済みで出荷します。
７．電源・情報・電話等、4口までご使用いただけます。
８．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
９．ボックス仕上げ高 50㎜が標準品。50㎜以外も特注製作可能です。（H=40㎜～100㎜まで）
10．アルミダイカスト製通線プレートの耐荷性は560kgです。

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-9Ｆ-330-1 図面PDF		E付抜止シングルコンセント ×4 　15A 125V （送り機能付）	￥24,200

HB-9Ｆ-330-2 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付） TEL モジュラジャック 6極4芯×2	￥24,000

HB-9Ｆ-330-3 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付）ＬＡＮ Cat5e ×2	￥25,500

HB-9Ｆ-330-4 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付）ＬＡＮ Cat 6 ×2	￥27,000

HB-11-2-250

＜置き敷きタイプOAフロア用コンセントボックス＞

２Way Type
L248mm×W248mm×H50mm

HB-11-2-250

設置イメージ

設置方法

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．置き敷きタイプのOAフロア向け製品となります。
３．250mm×250mmのOAフロアパネル1枚と差し替えて使用します。
４．シングルコンセント×２は、送り配線済みで出荷します。
５．電源・情報・電話等、4口までご使用いただけます。
６．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
７．ボックス仕上げ高 50㎜が標準品。50㎜以外も特注製作可能です。（H=40㎜～100㎜まで）
８．アルミダイカスト製通線プレートの耐荷性は1080kgです。

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-11-2-250-1 図面PDF		E付抜止シングルコンセント ×4 　15A 125V （送り機能付）	￥24,000

HB-11-2-250-2 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付） TEL モジュラジャック 6極4芯×2	￥23,700

HB-11-2-250-3 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付）ＬＡＮ Cat5e ×2	￥25,200

HB-11-2-250-4 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付）ＬＡＮ Cat 6 ×2	￥26,800

HB-11-2-330

＜置き敷きタイプOAフロア用コンセントボックス＞

２Way Type
L329mm×W164mm×H50mm

HB-11-2-330

設置イメージ

設置方法

＜特徴と仕様＞

１．品番・価格は、通線プレート・ボックス・ユニット類一式となります。
２．置き敷きタイプのOAフロア向け製品となります。
３．165mm×165mmのOAフロアパネル2枚と差し替えて使用します。
４．シングルコンセント×２は、送り配線済みで出荷します。
５．電源・情報・電話等、4口までご使用いただけます。
６．HDMI・USBコネクタ等、下記ユニット以外も特注で対応可能です。
７．ボックス仕上げ高 50㎜が標準品。50㎜以外も特注製作可能です。（H=40㎜～100㎜まで）
８．アルミダイカスト製通線プレートの耐荷性は1080kgです。

＊受注生産品につき、お早めにご手配ください

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-11-2-330-1 図面PDF		E付抜止シングルコンセント ×4 　15A 125V （送り機能付）	￥23,800

HB-11-2-330-2 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付） TEL モジュラジャック 6極4芯×2	￥23,600

HB-11-2-330-3 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付）ＬＡＮ Cat5e ×2	￥25,300

HB-11-2-330-4 図面PDF		E付抜止シングルコンセント ×2 15A 125V （送り機能付）ＬＡＮ Cat 6 ×2	￥26,800

コンパクトタイプ

HB-10T-S

＜OAフロア用コンセントボックス＞

コンパクトタイプ
L88mm×W112mm×H30mm

HB-10T-S

HB-10T-S

＜特徴と仕様＞

１．OAフロアの下などで使用するタイプです。
２．シングルコンセントは、送り配線済みで出荷します。
３．電源以外に情報・電話等への変更も特注対応可能です。
４．製品は鉄板製となります。
５．IN・OUTの通線穴は膜付きグロメットでカバーしてあります。

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-10-T-S-1 図面PDF		E付抜止シングルコンセント ×2 　15A 125V （送り機能付）	￥4,600

HB-10T-W

＜OAフロア用コンセントボックス＞

コンパクトタイプ
L108mm×W112mm×H30mm

HB-10T-W

HB-10T-W

＜特徴と仕様＞

１．OAフロアの下などで使用するタイプです。
２．シングルコンセントは、送り配線済みで出荷します。
３．電源以外に情報・電話等への変更も特注対応可能です。
４．製品は鉄板製となります。
５．IN・OUTの通線穴は膜付きグロメットでカバーしてあります。

＜ユニット表＞

品番	略図	定格・仕様	標準価格
HB-10T-W-1 図面PDF		E付抜止シングルコンセント ×4 　15A 125V （送り機能付）	￥6,000

OAフロア用アップコン・フロアプレート・付属品

＜特徴と仕様＞

１．フロア開口寸法：□85～90mm　製品寸法：□116mm、t=８mm(未使用時)
２．コイン等で開閉可能、取付けはOAフロアを本体とゴム付き金具で挟み込み簡単確実です。
３．低床OAフロア（H=50mm～）に取付可能です。
４．HJ-2は、神保電器製　再用形ジョインター（JJ-1-42C）3個を樹脂ケースに設置し、送りやつなぎにご使用いただけます。再用形のため、変更・直しが容易に出来ます。定格 20A-300V、単極4端子、適合電線 φ1.6-φ2.0 銅単線

＜OAフロア用アップコン＞

	HFC-10AC　標準価格￥6,500 図面PDF 15A　125V（E付抜止Wコンセント）
	HFC-10A-TC4　標準価格\6,100 図面PDF TEL　モジュラジャック（6極4芯）
	HFC-10A-TM8　標準価格￥9,000 図面PDF LANモジュラジャック　Cat6
	HFC-10A-TM8×2　標準価格\11,000 図面PDF LANモジュラジャック　Cat6×2
	HFC-10P　標準価格\2,700 図面PDF フロアプレート
	HFC-10P+6A-2　標準価格\4,000 図面PDF フロアプレート+ローテーション（２方向）
	ジョインター　HJ-2　標準価格 \2,000 図面PDF 製品寸法：L69㎜×W21㎜×H12㎜

＜設置手順＞

	ビス止めしてある本体と外枠を一度外します。取付金具（ゴム付）を内側に入れた状態で外枠をパネルの開口部へ落とし込みます。
	ビスを締めることによって取付金具（ゴム付）がパネルを挟み込み外枠が固定されます。
	結線後、本体を固定された外枠の中に落としこみます。結線の際、ジョインター（別売り）を使用しますと送り配線が容易に取れます。
	本体と外枠を最初に外したビスで再度固定し完成です。

	引掛金具をボックス内に格納した状態でパネル開口部に落とし込む。
	引掛金具をパネル裏側の適当な位置に指で決め、ネジを締め込みボックスをパネルに固定する。
	床下からの配線をボックス内に引き込みユニットと結線する。コンセントプレートがボックスから外れないようにコンセントプレート上部の凸部をボックスに引掛ける。
	コンセントプレートとボックス底部をネジで固定する。配線方向に合わせてアルミダイカスト製通線プレートの方向を決めボックスにネジで固定する。
	取付完了。
